LC APC–SC UPC Duplex Patch Cord – G657A2, 2 mm LSZH

LC APC SC UPC patch cord seçerken harflerin yeri önemlidir

LC APC SC UPC duplex patch cordun bir ucunda APC yüzeyli LC, diğer ucunda UPC yüzeyli SC konnektör bulunur. Bu model, LC APC bağlantı noktası ile SC UPC sonlandırma arasında iki fiberli single mode ara bağlantı gereken kurulumlar içindir. Fibline ürününün kayıtlı yapısı G657A2 fiber ve 2 mm LSZH kılıftır.

LC–SC seçenekleri neden birbirinin yerine geçmez?

Arama sonuçlarında “LC SC duplex” adı altında farklı yüzey tipleriyle karşılaşabilirsiniz. Gövde biçimleri benzer kalsa bile APC ve UPC bilgisi, konnektörlerin hangi bağlantı noktasına takılacağını değiştirir. Aşağıdaki ayrım, siparişi yalnızca kısa ürün adına göre vermemek için yararlıdır.

APC ve UPC yüzeyleri birbirleriyle doğrudan eşleştirilmez. Patch cordun iki farklı yüzey tipi taşıması ise farklıdır: LC ucu kendi tarafındaki LC APC bağlantıya, SC ucu kendi tarafındaki SC UPC bağlantıya oturur. “APC–UPC geçiş” ifadesini bir adaptörün içinde iki farklı yüzeyi birleştirmek olarak yorumlamayın.

SC UPC panelini LC APC noktaya bağlamak

SC UPC patch cord tarafında bas-çek gövdeli iki SC uç bulunur. LC APC jumper tarafında ise küçük mandallı LC bağlantılar vardır. İki uç aynı panel düzenine sahip olmak zorunda değildir; her bağlantının mekanik biçimi kendi yuvasıyla eşleşir. Portun rengini ilk kontrol için kullanabilirsiniz, ancak kesin seçimde yüzey tipi ve fiber sınıfı bilgisini okuyun.

LC girişli bir optik modül gördüğünüzde bu ürünün otomatik olarak uygun olduğunu düşünmeyin. Modül LC UPC bağlantı bekliyorsa LC APC uç uygun seçim değildir. Cihazın bağlantı tanımı ile paneldeki sonlandırmayı birlikte kontrol etmek, yalnızca konnektör ailesine göre seçim yapmaktan daha güvenilirdir.

Duplex yapının getirdiği iki ayrı yol

Ürün iki bağımsız fiber içerir. İki fiberle çalışan bir sistemde gönderim ve alım yollarını bu fiberler üzerinden düzenleyebilirsiniz. Hangi fiberin hangi porta gittiğini etiketleyin; LC ve SC çiftlerinin sırası, aradaki tesisatın bağlantı yönünü tek başına kanıtlamaz.

Tek fiberli bir bağlantı ihtiyacıyla duplex ara bağlantı ihtiyacını ayırmak da önemlidir. Aynı LC APC–SC UPC uç çifti simplex ürünlerde de bulunabilir. Bu sayfadaki ürün iki fiberlidir; tek fiberli modelle yalnızca uç adları aynı olduğu için karıştırılmamalıdır.

G657A2 duplex kabloyu nasıl yerleştirmeli?

G657A2 fiber bükülme kaybını yönetmeye yönelik özelliklere sahiptir; bitmiş patch cordun fiziksel sınırları yine korunmalıdır. Kabloyu panel kapağına sıkıştırmayın, sert kenar üzerinden germeyin ve sıkı kelepçeyle ezmeyin. Uzunluk seçiminde kuş uçuşu mesafe yerine kablo yöneticisinden geçen gerçek yolu ölçün.

LSZH kılıf tanımı düşük dumanlı ve halojensiz malzemeyi ifade eder. Dış ortam dayanımı veya belirli bir yangın sınıfı bu kısaltmadan tek başına çıkarılamaz. Böyle bir proje koşulu varsa ürüne ait uygun teknik belgeyle ayrıca karşılaştırılmalıdır.

İngilizce katalog karşılığı ve son kontrol

LC APC to SC UPC duplex single mode patch cord ve SC UPC to LC APC duplex patch lead aynı uç çiftini farklı sırayla anlatır. Buna karşılık “LC UPC to SC APC” farklı bir sonlandırmadır. Bu nedenle teklif listelerinde her konnektörün yanındaki APC veya UPC bilgisini koruyun.

Başka bir uç çifti gerekiyorsa fiber optik patch cord kategorisini inceleyebilirsiniz. Bağlantı sırasında temiz uç yüzeyleriyle çalışın ve kurulumun ardından optik seviyeyi sistemin kabul sınırlarına göre kontrol edin.

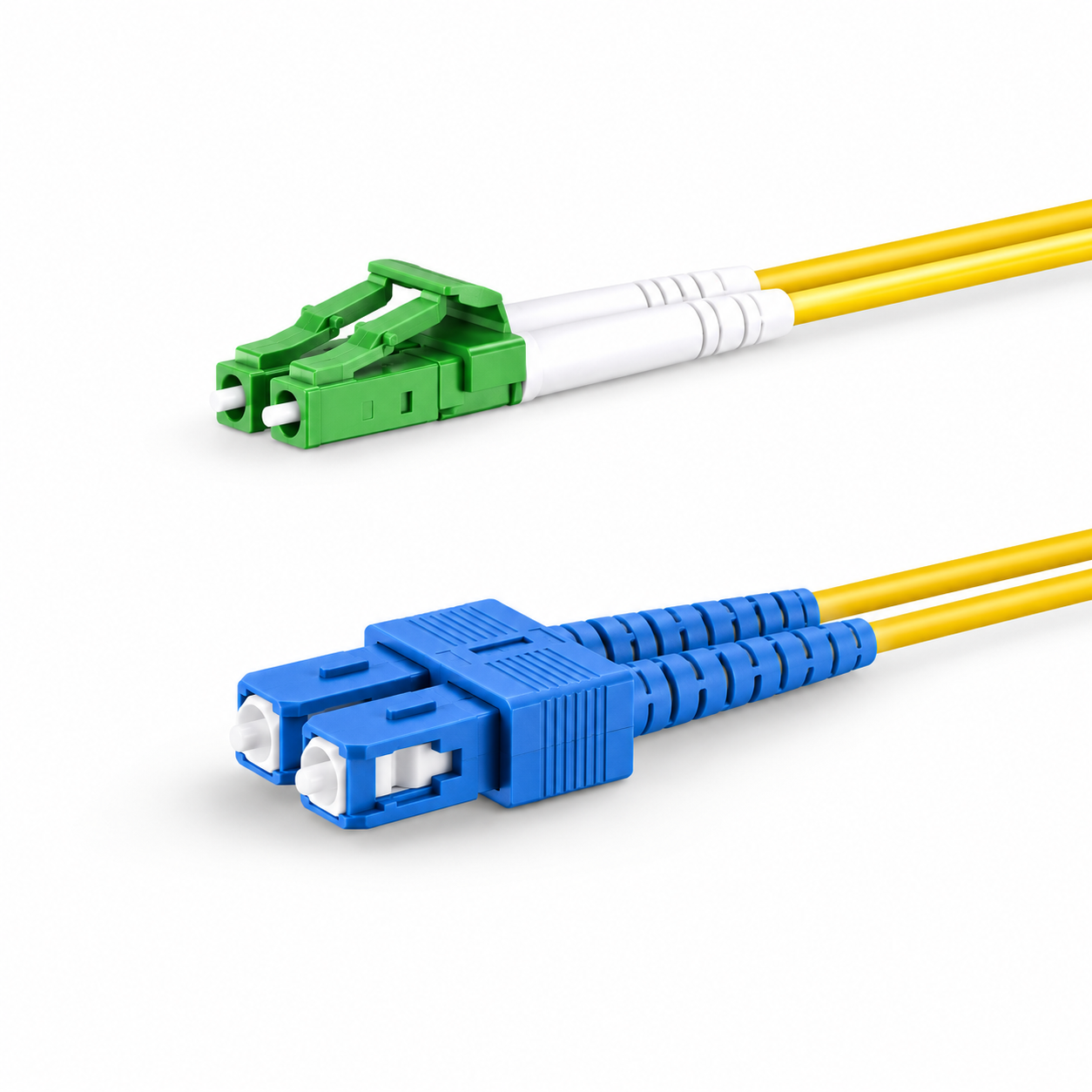

Görsel bilgisi: Yeşil LC APC ve mavi SC UPC uçları gösteren görsel temsili renk düzenlemesidir; gerçek ürün fotoğrafı değildir.
