SC APC–LSH UPC Duplex Patch Cord – G657A2 2 mm LSZH

SC APC LSH UPC patch cord

SC APC LSH UPC duplex patch cordun yeşil SC tarafı APC, mavi LSH tarafı UPC sonlandırmalıdır. Bu uç birleşimi, SC APC ile LSH UPC portları arasında iki fiberli bağlantı gerektiğinde kullanılır. Fibline modelde G657A2 singlemode fiber ve 2 mm LSZH kılıf bulunur.

SC E2000 duplex seçerken renk sırasına dikkat edin

LSH bağlantı ailesi piyasada E2000 adıyla da anılır. Bu yüzden SC APC–E2000 UPC olarak yazılan ihtiyaç aynı uç birleşimini tarif edebilir. Ancak SC UPC–E2000 APC, bu ürünün başka şekilde yazılışı değildir: cilaların hangi gövdede bulunduğu değişir. Siparişte iki konnektör adının yanındaki APC ve UPC ifadelerini ayrı okuyun.

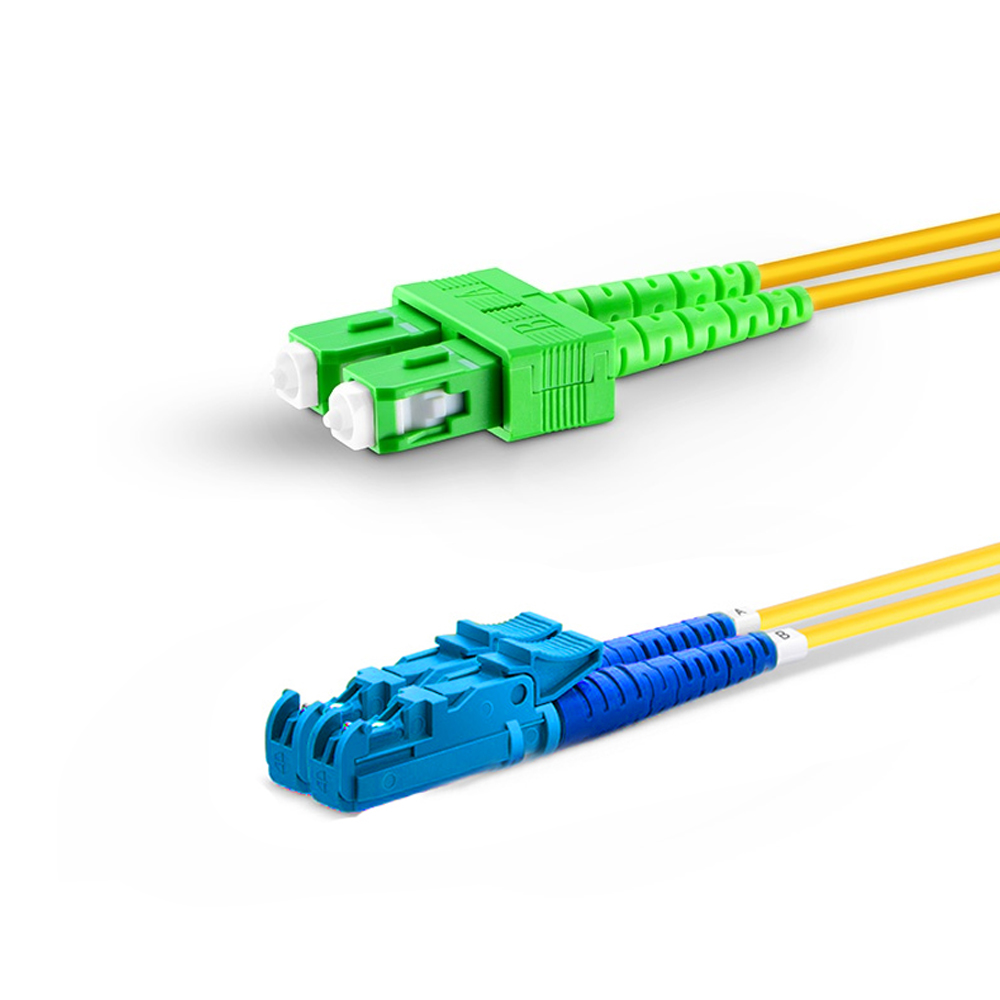

Fotoğrafta yeşil, çiftli SC gövde üstte; mavi LSH uç grubu altta görülür. Mevcut patch cordun yerine ürün seçerken yalnız “bir yeşil, bir mavi uç” tarifini kullanmak yeterli olmaz. Hangi rengin SC, hangisinin LSH tarafına ait olduğunu da belirtin.

Modelin kısa teknik özeti

• SC uç grubu: APC
• LSH uç grubu: UPC
• Fiber sınıfı: G657A2 Single Mode
• Kablo yapısı: duplex, iki fiber
• Sonlandırma: her tarafta iki konnektör
• Kılıf tanımı: 2 mm LSZH
• Marka: Fibline

LSH UPC patch cord ile panel bağlantısı

LSH gövdesinin üst kısmındaki kilit mekanizmasına erişilebilecek bir yerleşim hazırlayın. Panel önünde üst üste yığılan kablolar, gerektiğinde tek bağlantıyı çıkarmayı zorlaştırır. SC tarafında da çiftli gövdeyi tutacak boşluk bırakmak bağlantı değişikliklerinde işe yarar.

İki fiber aynı güzergâhı paylaşsa da ayrı optik yollardır. Her kolun bağlandığı portu kaydetmek, ileride devre takibini kolaylaştırır. Kablonun karşı uçlarındaki dört konnektör, dört bağımsız fiber veya dört çıkışlı bir bölücü anlamına gelmez.

SC APC jumper için sipariş bilgisi

G657A2 duplex modelin İngilizce karşılığı SC APC to LSH UPC duplex patch cord şeklindedir; LSH yerine E2000 terimiyle de karşılaşabilirsiniz. Sipariş notuna uç çiftini ve gerekli uzunluğu birlikte ekleyin. Metrajı, kablonun düzenleyiciler üzerinden geçeceği yolu hesaba katarak seçin.

APC ve UPC uçlar kendi tipleriyle eşleşen portlara bağlanmalıdır. Bu ürün farklı cila türlerini tek adaptörün içinde yüz yüze getirmek için kullanılmaz. LSH tarafında APC veya SC tarafında UPC gerekiyorsa diğer fiber optik patch cord modellerine bakarak doğru birleşimi seçebilirsiniz.
