SC UPC–ST APC Duplex Patch Cord – G657A2, 2 mm LSZH

SC UPC ST APC patch cord

SC UPC ST APC duplex patch cord, SC ve ST kullanan iki bağlantı noktasını bir araya getirir. Mavi SC uç grubu UPC, yeşil körüklü ST uç grubu APC sonlandırmalıdır. İki fiberli Fibline modelin fiber sınıfı G657A2 Single Mode, kılıf tanımı 2 mm LSZH’dir.

SC–ST bağlantınızın hangi sürümüne ihtiyacı var?

SC ST duplex ürünler arasından seçim yaparken konnektör gövdelerinden sonra cila türlerini okuyun. Bu model, ST tarafında özellikle APC sonlandırma isteyen bağlantıya yöneliktir. Sık kullanılan SC UPC–ST UPC ile aynı ürün değildir. Bir malzeme listesinde ST için cila bilgisi belirtilmemişse yalnız fotoğrafa veya metal gövdeye bakarak karar vermeyin.

Diğer tarafta SC UPC bulunur. SC APC gerektiren yeşil bir sonlandırmayı bu mavi UPC uçla değiştirmek uygun değildir. Buradaki geçiş, her portun kendi karşılığıyla eşleştiği iki ayrı nokta arasında gerçekleşir.

Uçları yan yana karşılaştırın

• SC tarafı: mavi, dikdörtgen gövde; UPC sonlandırma
• ST tarafı: metal bayonet halka, yeşil körük; APC sonlandırma
• Her taraftaki konnektör sayısı: iki
• Toplam fiber sayısı: iki, duplex
• Fiber ve kılıf: G657A2, 2 mm LSZH
• Marka: Fibline

ST APC patch cord ucunda bayonet kilit

ST bağlantıyı yerine oturturken kılavuz ve bayonet kanallarının yönünü izleyin. Bu uç, FC konnektörlerdeki gibi vidalanan bir bağlantı değildir. Kilit kapanmadan kabloyu gererek gövdeyi yerinde tutmaya çalışmayın. Sökme işleminde de önce kilidi açın, ardından konnektörü gövdesinden tutarak çıkarın.

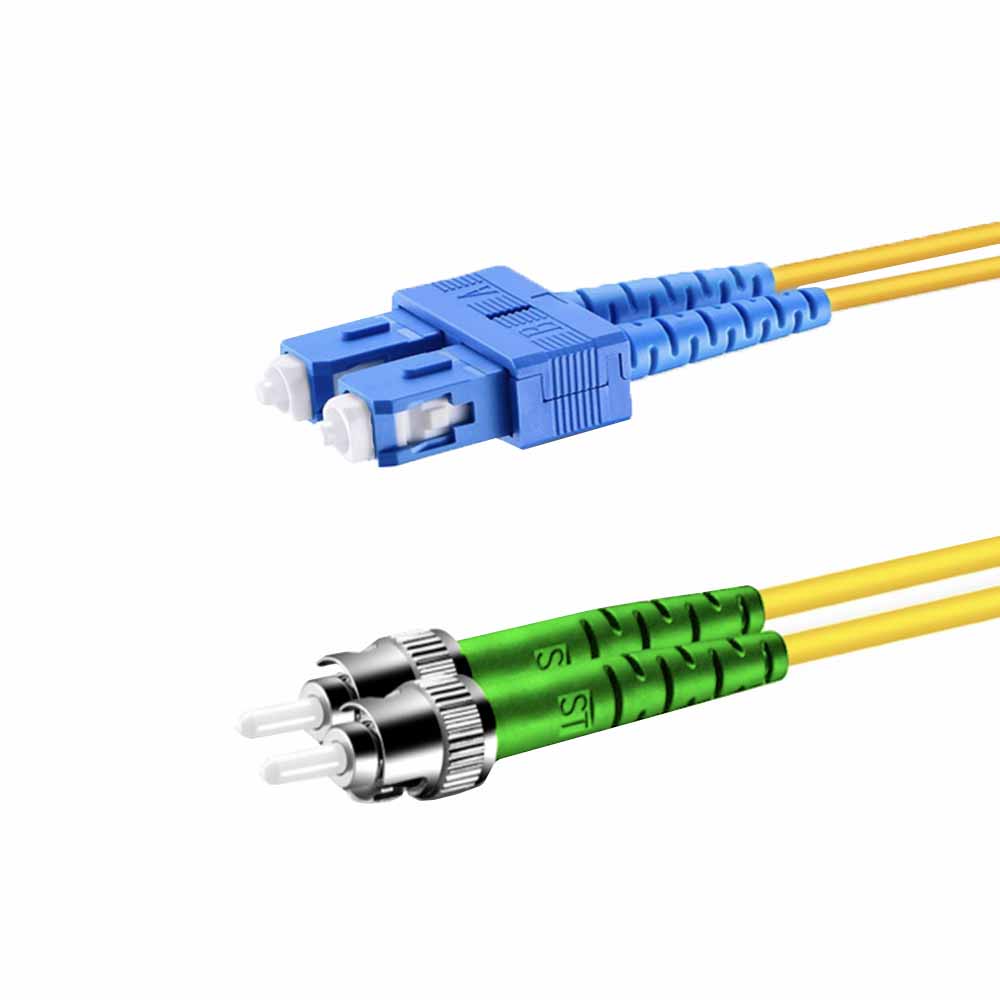

SC tarafındaki iki uç fotoğrafta yan yana tutulur; ST tarafında ise iki metal uç ayrı görülür. Bu yerleşim iki optik yolun takip edilmesini gerektirir. Hangi SC kolunun hangi ST koluna gittiğini bağlantı kaydında işaretlemek, panel üzerinde bir hattı değiştirirken karışıklığı azaltır.

SC UPC jumper için metraj seçimi

İngilizce adı SC UPC to ST APC duplex patch cord olan bu birleşimde G657A2 duplex fiber kullanılır. Gerekli uzunluğu üst bölümden seçebilirsiniz. Bağlantı yapılacak noktalar arasındaki mesafeye ek olarak kablonun panel düzenleyicilerinde izleyeceği yolu da ölçün.

Uçların arkasındaki körükleri keskin biçimde katlamadan kabloyu yönlendirin. Port çifti değişiyorsa mevcut ürünü zorlayarak uyarlamak yerine farklı sonlandırmalı patch cord seçeneklerinden uygun olanı seçin. Siparişin uç türü, fiber sayısı ve uzunluk bilgilerini birlikte içermesi doğru ürünün ayırt edilmesini sağlar.
