SC APC–SC UPC Duplex Patch Cord G657A2 – LSZH 2 mm

SC APC SC UPC: aynı SC gövdesi, farklı uç yüzeyleri

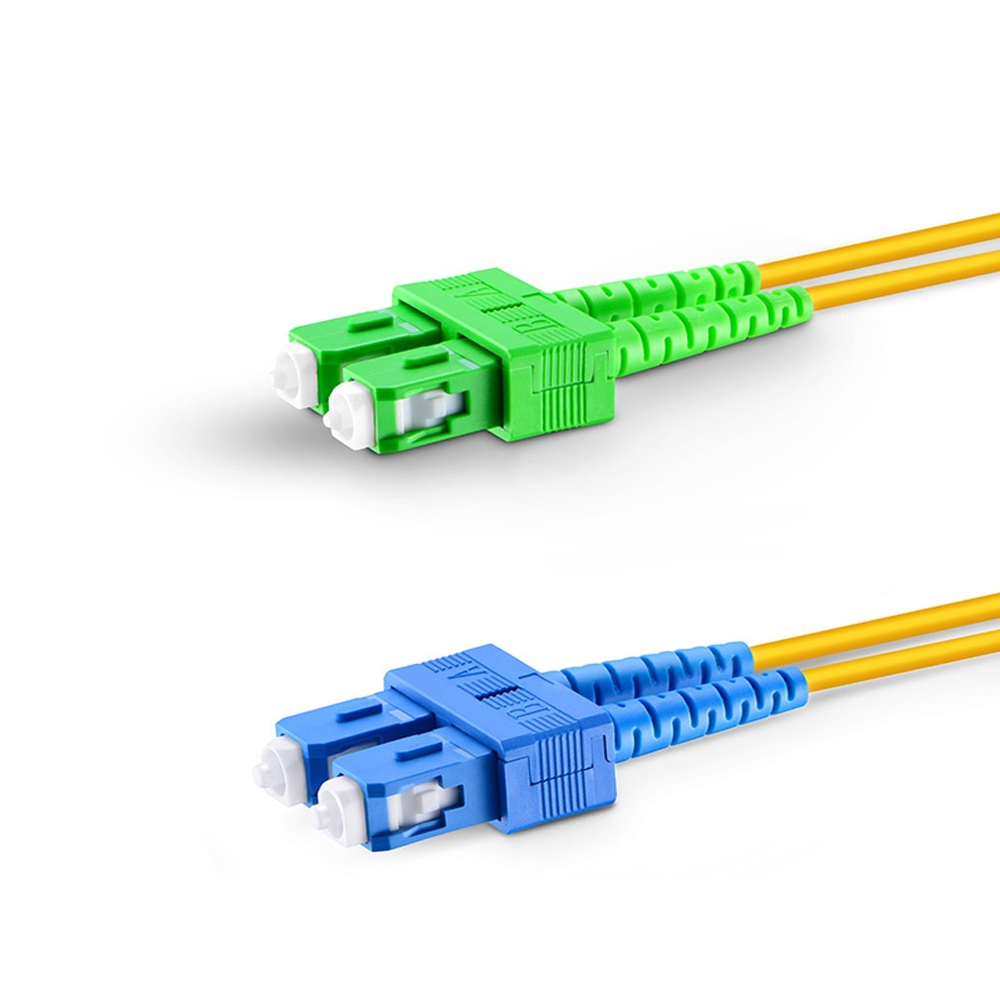

İki tarafta da SC port bulunması, her SC patch cordun aynı bağlantıya uygun olduğu anlamına gelmez. Bu SC APC SC UPC duplex modelin yeşil tarafı APC, mavi tarafı UPC olarak sonlandırılmıştır. İki bağımsız G657A2 single mode fiber, bu uç çiftleri arasında devam eder. Kablo yapısı 2 mm LSZH olarak sunulur.

Bu kombinasyon, bir panelde SC/APC sonlandırma varken karşı bağlantıda SC/UPC gerektiğinde kullanılır. İki tarafı da yeşil veya iki tarafı da mavi olan SC SC duplex ürünlerden ayrıldığı nokta budur. Uç gövdelerinin benzemesi nedeniyle seçim sırasında renk ve port bilgisi birlikte okunmalıdır.

Hangi SC–SC düzenini seçmelisiniz?

APC UPC patch cord ifadesi, farklı cilalamaların kablonun karşılıklı uçlarında bulunduğunu anlatır. APC ve UPC yüzeylerin aynı adaptörün içinde birbirine temas ettirilmesi anlamına gelmez. Yeşil uç uygun APC bağlantıya, mavi uç uygun UPC bağlantıya takılır. Renk kodu yardımcıdır; son karar portun teknik tanımına göre verilmelidir.

Duplex modelde kaç bağlantı vardır?

Bu ürün iki fiberlidir ve her uçta iki SC konnektör bulunur. Dolayısıyla bir taraftaki çift, karşı taraftaki iki bağlantı noktasına gider. SC duplex jumper ararken görülen “duplex” sözcüğü bu çift fiber düzenini belirtir. Tek fiberli simplex bir ürünün yerine, yalnızca benzer renkte olduğu için seçilmemelidir.

Gönderme ve alma için ayrı lif kullanan bir donanım çiftinde, port numaralarıyla fiber sırasını eşleştirmek gerekir. Tek fiberle çalışan bir erişim cihazı veya farklı konnektör isteyen bir modül içinse ilgili bağlantı düzeni ayrıca seçilir. SC APC SC UPC modeli, aktif cihazın optik çalışma biçimini değiştiren bir dönüştürücü değildir.

G657A2 patch cord ve 2 mm LSZH yapı

G657A2, single mode fiberin sınıfını tanımlar. Kabloyu kabinet içinde yerleştirirken bükülme kayıplarına karşı sağladığı avantajdan yararlanılır; buna rağmen konnektör arkasını keskin biçimde katlamak ya da kabloyu kapak altında ezmek doğru değildir. Tamamlanmış kablonun izin verilen bükülme sınırını, yalnızca fiber sınıfından türetilen bir sayı yerine ürünün geçerli teknik bilgileriyle değerlendirin.

LSZH kılıf düşük dumanlı ve halojensiz yapıyı ifade eder. Belirli bir yangın sertifikası, dış ortam dayanımı veya zırhlı yapı bu adlandırmadan kendiliğinden çıkmaz. Bu modelin seçiminde asıl temel bilgiler G657A2 single mode, iki fiber, SC/APC–SC/UPC uç düzeni ve 2 mm kılıftır.

Siparişten önce uzunluğu nasıl belirlemeli?

Önce yeşil ve mavi uçların takılacağı portları belirleyin. Ardından kablo yöneticisinden geçecek yolu ölçün; yalnızca iki cihazın birbirine uzaklığını esas almayın. SC gövdelerinin takılıp çıkarılabilmesi ve ileride bakım yapılabilmesi için yeterli çalışma payı bırakın. Fazla uzunluğu dar bir noktada üst üste sıkıştırmak yerine düzenli yönlendirin.

İngilizce kataloglarda aynı arama niyeti SC APC to SC UPC duplex patch cord olarak ifade edilir. “Green to blue SC jumper” tanımı da uç renklerini anlatabilir; ancak fiber sayısı ve fiber sınıfı belirtilmeden tek başına eksiksiz bir ürün tanımı sayılmaz. Uzunluğu seçerken bu sayfadaki duplex yapıyı koruduğunuzdan emin olun.

Bağlantı sonrası kontrol

Her iki SC çiftini kendi port grubuna yerleştirin ve fiberleri hat etiketiyle takip edin. Uç yüzeylerine dokunmayın; bağlantıdan önce uygun ekipmanla temizlik ve yüzey kontrolü yapın. Sorun araştırırken önce APC/UPC eşleşmesine ve lif sırasına bakmak, benzer görünen SC uçların yanlış bağlanmasını fark etmeyi kolaylaştırır.

Farklı bir uç düzeni gerekiyorsa fiber optik patch cord seçeneklerini inceleyebilirsiniz. Aynı konnektör biçimiyle sunulan modeller arasında karar verirken iki ucun cilalamasını, simplex/duplex ayrımını ve fiber türünü birlikte karşılaştırın.
