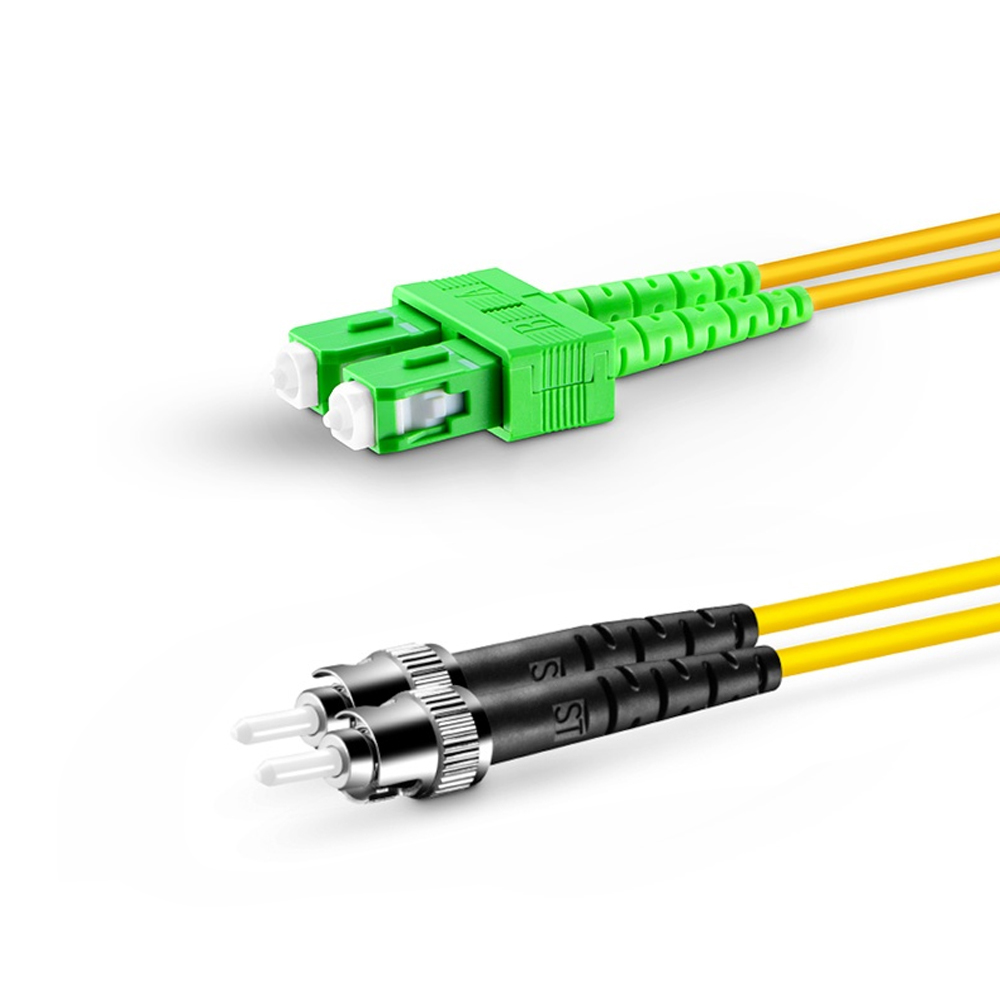

SC APC–ST UPC Duplex Patch Cord – G657A2 LSZH 2 mm

SC APC ST UPC patch cord ile ST bağlantılı hattı sürdürün

Dağıtım tarafı SC/APC olarak düzenlenmişken mevcut bağlantının diğer ucunda ST/UPC kullanılması, iki farklı konnektörle sonlandırılmış patch cord gerektirir. SC APC ST UPC modeli bu düzen için iki fiber sunar. Her iki SC ucu APC, karşı taraftaki iki ST ucu ise UPC cilalamalıdır.

G657A2 single mode fiberli bu ürün, duplex düzeninde ve 2 mm LSZH kılıflıdır. Türkçe kataloglarda SC ST duplex, İngilizce listelerde SC APC to ST UPC duplex patch cord olarak geçebilir. Siparişte yalnızca SC–ST demek yerine APC/UPC bilgisini de kullanmak, doğru uç eşleşmesini seçmeyi kolaylaştırır.

ST kilidini FC bağlantısından ayıran ayrıntı

ST UPC patch cord ucundaki metal halka bayonet mekanizmasıyla kilitlenir. Uç hizalanıp adaptöre oturtulduktan sonra kilit halkası çevrilir. FC konnektördeki gibi dişli bir somunla sıkıştırma yapılmaz. Yuvarlak metal gövdeler uzaktan benzer görünse de ST ile FC birbirinin yerine takılamaz.

SC tarafında ise dikdörtgen gövdeyi tutarak takıp çıkarma yapılır. Kurulum güzergâhını planlarken iki tarafta farklı el hareketlerine ihtiyaç olduğunu hesaba katın: SC gövdesine düz erişim, ST halkasına ise kilitleme hareketini yapacak boşluk gerekir. Kablo demeti bu erişimi kapatmamalıdır.

İki fiberin uç dağılımı

• SC tarafı: iki adet SC APC konnektör.
• ST tarafı: iki adet ST UPC konnektör.
• Fiber sınıfı: G657A2 single mode.
• Yapı: duplex, toplam iki fiber.
• Dış kılıf: 2 mm LSZH.

G657A2 duplex yapıda her fiber ayrı bir optik yol oluşturur. Gönderme ve alma için iki ayrı port kullanan donanımda lif sırasını port işaretlerine göre eşleştirin. Bu ürün bir splitter gibi ışığı çıkışlara paylaştırmaz; mevcut iki bağlantı yolunu karşı tarafa taşır.

SC APC ST UPC seçimi için üç kontrol

Önce portları okuyun. SC APC fiber jumper tarafı SC/APC, ST tarafı ST/UPC bağlantı beklemelidir. Bir uçta APC diğerinde UPC bulunması normaldir; farklı cilalı yüzeyleri aynı adaptörde birbirine bastırmak ise doğru değildir. APC–UPC ayrımı kablonun tamamına tek bir özellik gibi uygulanmamalıdır.

Ardından fiber sınıfını karşılaştırın. Bu sayfa single mode G657A2 model içindir. ST konnektör kullanan her hat single mode değildir; multimode bir bağlantının yalnızca konnektörü aynı diye bu ürünle değiştirilmesi uygun bir seçim yöntemi olmaz. Mevcut hat ve aktif donanımın fiber türünü birlikte kontrol edin.

Son olarak gerçek güzergâhı ölçün. Portlar arasındaki mesafeye yatay ve dikey yönlendiricilerden geçen bölümleri ekleyin. SC APC ST UPC patch cord uzunluğunu, uçlara gerilim bindirmeden yerleşecek şekilde seçin. Servis için bırakılan payı ST konnektörün arkasında sıkı bir halka haline getirmeyin.

Kılıf ve yerleşim hakkında

LSZH, düşük dumanlı ve halojensiz kılıf yapısını anlatır. Bu ifade ürünü kendiliğinden zırhlı veya dış ortam breakout patch cord yapmaz. Dışarıdan gelen tesisat kablosuyla bu hazır ara bağlantının görevleri farklıdır; kullanım yerini belirlerken çevre koşullarını ayrıca değerlendirin.

G657A2 sınıfı bükülme davranışı açısından avantaj sağlar, ancak kablonun ezilmesine veya konnektör arkasında keskin katlanmasına izin vermez. Kurulumda ürünün uygulanabilir bükülme sınırlarına uyun. Bu sayfadaki fiber sınıfından tek başına belirli bir hız, erişim mesafesi veya sistem kaybı sonucu çıkarılmamalıdır.

Bakımda iki ucu birlikte değerlendirin

ST kilidi oturmuş olsa bile uç yüzeyindeki kir optik bağlantıyı etkileyebilir. SC ve ST yüzeylerini uygun ekipmanla inceleyip temizleyin; sökülen uçları kapaksız bırakmayın. Yeniden bağlarken iki fiberin port sırasını korumak için etiketleri takip edin. Böylece mekanik kilitleme, yüzey temizliği ve bağlantı sırası ayrı ayrı kontrol edilmiş olur.

ST UPC yerine başka bir arayüz gerekiyorsa fiber optik patch cord kategorisindeki uç seçeneklerini inceleyin. Buradaki ürünün ayırt edici kombinasyonu SC/APC–ST/UPC, iki fiber ve G657A2 single mode yapıdır.
